Условный проход DN и давление PN — что означают цифры

DN и PN — две главные цифры в характеристике любой трубопроводной арматуры. Без их понимания невозможно ни подобрать изделие, ни состыковать его с трубой и фланцами. Разберём, что они означают на самом деле, потому что здесь есть распространённое заблуждение.

Что такое DN

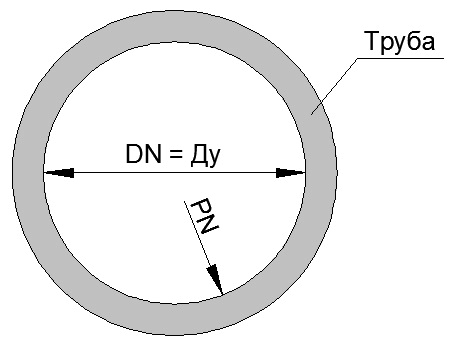

DN (или Ду — диаметр условный) — это номинальный размер, который служит для унификации присоединительных размеров труб, фланцев и арматуры. Важный нюанс: DN не равен точному внутреннему диаметру в миллиметрах, хотя и близок к нему. Это безразмерная условная величина из стандартного ряда. Если на корпусе указано DN 100, это не означает ровно 100 мм внутри — это типоразмер, под который подобраны все присоединительные размеры. Параметр регламентирует ГОСТ 28338.

Стандартный ряд DN

Размеры DN идут не произвольно, а фиксированным рядом: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 и далее. Благодаря этому ряду арматура, фланцы и трубы одного DN совместимы между собой у любого производителя. Это и есть смысл «условности» — стандартизация стыковки.

Что такое PN

PN (или Ру — давление условное) — это наибольшее избыточное рабочее давление при температуре среды 20 градусов, при котором обеспечивается заданный срок службы арматуры. Ряд PN тоже стандартен: 2,5; 6; 10; 16; 25; 40; 63; 100; 160 и далее (число соответствует давлению примерно в барах). Параметр регламентирует ГОСТ 26349.

Почему PN зависит от температуры

Здесь кроется главная ошибка новичков. PN указано для 20 градусов. С ростом температуры прочность металла падает, и максимально допустимое рабочее давление становится ниже номинального. Поэтому для горячих сред нельзя смотреть только на цифру PN — нужно свериться с таблицами зависимости допустимого давления от температуры для конкретного материала. Арматура с PN 16 при высокой температуре может безопасно держать заметно меньше 16 бар.

Как это применять при подборе

DN и PN — фундамент подбора. Арматура должна совпадать по DN с трубопроводом, а её PN — превышать рабочее давление системы с запасом и с поправкой на температуру. Совпадение DN и PN у трубы, фланцев, прокладок и арматуры гарантирует, что узел соберётся и выдержит нагрузку. Игнорирование температурной поправки к PN — частая причина разгерметизации на горячих линиях.

Вывод

DN — это условный типоразмер для стыковки, PN — расчётное давление при 20 градусах. Понимание обоих параметров и обязательная поправка PN на температуру — основа грамотного и безопасного подбора арматуры.
