Газорегуляторные пункты ГРП и ГРУ — назначение и состав
Газ в магистрали идёт под высоким давлением, а бытовой плите и котлу нужно низкое. Связующее звено между ними — газорегуляторный пункт. Он снижает давление до нужного и удерживает его стабильным независимо от того, сколько газа потребляют. Разберём устройство и логику работы.
Назначение
Главная функция ГРП — редуцировать (снизить) давление газа от сети к потребителю и поддерживать его на заданном уровне. При этом потребление постоянно меняется: утром все включили плиты, ночью расход минимален. Регулятор обязан держать давление на выходе стабильным при любом расходе. Вторая задача — защита: не допустить опасного повышения или падения давления.
ГРП, ШРП и ГРУ — в чём разница
Аббревиатуры обозначают разное исполнение одного по сути узла. ГРП — газорегуляторный пункт в отдельном здании. ШРП — шкафной вариант, размещённый в металлическом шкафу на опоре или стене. ГРУ — газорегуляторная установка, смонтированная прямо в помещении потребителя, где используется газ. Выбор исполнения зависит от объёмов и условий объекта.
Категории давления газа
Чтобы понять, что и куда редуцирует ГРП, нужно знать категории давления газопроводов. По действующим нормам газ делят на:
- низкое давление — до 0,005 МПа (используется бытовыми потребителями);
- среднее — от 0,005 до 0,3 МПа;
- высокое давление 2-й категории — от 0,3 до 0,6 МПа;
- высокое давление 1-й категории — от 0,6 до 1,2 МПа.
ГРП обычно снижает среднее или высокое давление до низкого — того, что безопасно для бытовых приборов.

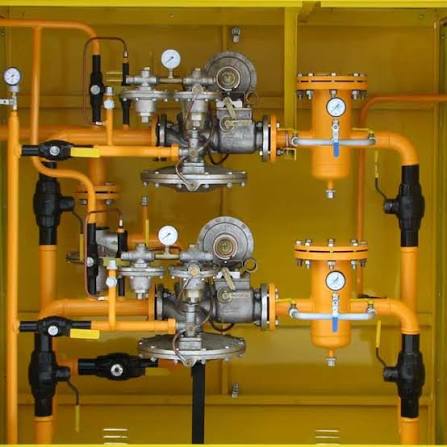

Состав газорегуляторного пункта
Внутри ГРП — целая линейка арматуры и приборов, каждый со своей ролью:
- запорная арматура на входе и выходе — для отключения пункта;
- фильтр — очищает газ от механических примесей, защищая регулятор;
- регулятор давления — снижает и стабилизирует давление, это сердце пункта;
- предохранительно-запорный клапан (ПЗК) — мгновенно отсекает газ при недопустимом росте или падении давления;
- предохранительно-сбросной клапан (ПСК) — стравливает избыток газа при небольшом превышении, не доводя до срабатывания ПЗК;
- контрольно-измерительные приборы (манометры) — для контроля давления;
- байпас (обводная линия) — для ручной подачи газа на время обслуживания регулятора.
Многоуровневая защита
Безопасность ГРП построена на дублировании. Сначала при небольшом превышении срабатывает сбросной клапан ПСК. Если давление продолжает расти, отсекающий клапан ПЗК полностью перекрывает газ. Такая двухступенчатая защита не позволяет опасному давлению дойти до потребителя. Именно поэтому к арматуре ГРП предъявляют повышенные требования по надёжности и герметичности.
Вывод
ГРП и ГРУ — это узел, который делает газ безопасным для конечного потребителя: снижает давление, держит его стабильным и страхует систему от аварий. За простым шкафом или зданием скрывается продуманная цепочка арматуры, где каждый элемент отвечает за свою часть безопасности.
